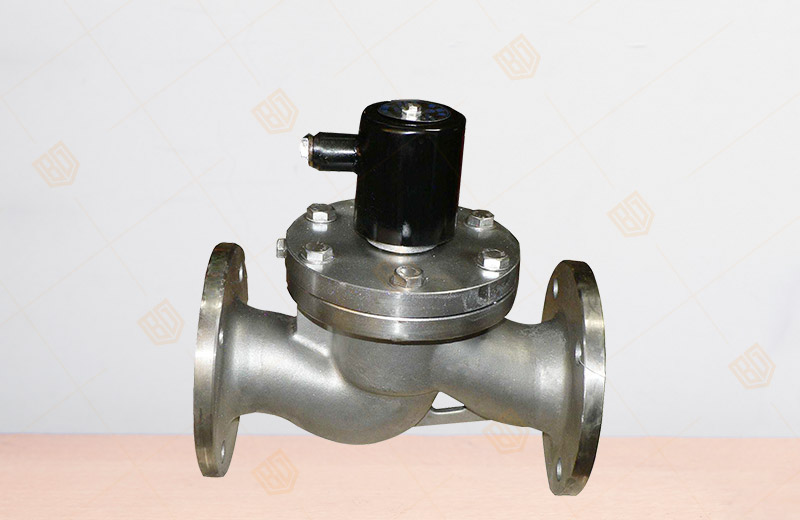

ZBSF不銹鋼蒸汽電磁閥
產品概況
產品型號：ZBSF
公稱通徑：DN10~150mm
公稱壓力：PN1.6MPa
工作介質：腐蝕性流體、超凈流體、食用流體
介質溫度：ZBSF-1（1Y）：≤60℃；ZBSF-2（2）：≤280℃
環境溫度：-40～+60℃
ZBSF不銹鋼蒸汽電磁閥主要尺寸
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n-d |
|
10 |
115 |
148 |
Φ90 |
Φ60 |
Φ41 |
14 |
2 |
4-Φ14 |
|
15 |
115 |
148 |
Φ95 |
Φ65 |
Φ46 |
14 |
2 |
4-Φ14 |
|
20 |
115 |
148 |
Φ105 |
Φ75 |
Φ56 |
16 |
2 |
4-Φ14 |
|
25 |
125 |
148 |
Φ115 |
Φ85 |
Φ65 |
16 |
3 |
4-Φ14 |
|
32 |
150 |
182 |
Φ140 |
Φ100 |
Φ76 |
18 |
3 |
4-Φ18 |
|
40 |
165 |
182 |
Φ150 |
Φ110 |
Φ84 |
18 |
3 |
4-Φ18 |
|
50 |
190 |
192 |
Φ160 |
Φ125 |
Φ99 |
20 |
3 |
4-Φ18 |
|
65 |
290 |
265 |
Φ185 |
Φ145 |
Φ118 |
20 |
3 |
8-Φ18 |
|
80 |
310 |
276 |
Φ200 |
Φ160 |
Φ132 |
20 |
3 |
8-Φ18 |
|
100 |
350 |
373 |
Φ220 |
Φ185 |
Φ156 |
22 |
3 |
8-Φ18 |
|
125 |
400 |
416 |
Φ250 |
Φ210 |
Φ184 |
22 |
3 |
8-Φ18 |
|
150 |
480 |
440 |
Φ285 |
Φ240 |
Φ211 |
24 |
3 |
8-Φ22 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZBSF不銹鋼蒸汽電磁閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
